processing example
トクニ工業の技術が分かる加工事例の一部をご紹介します。

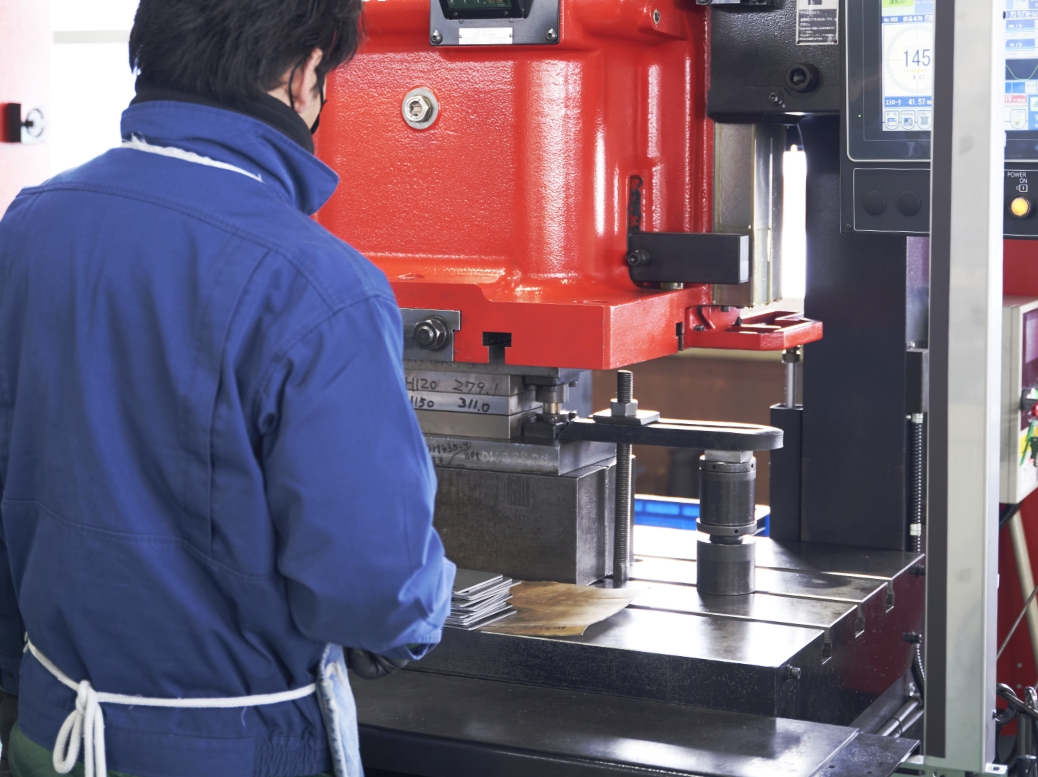

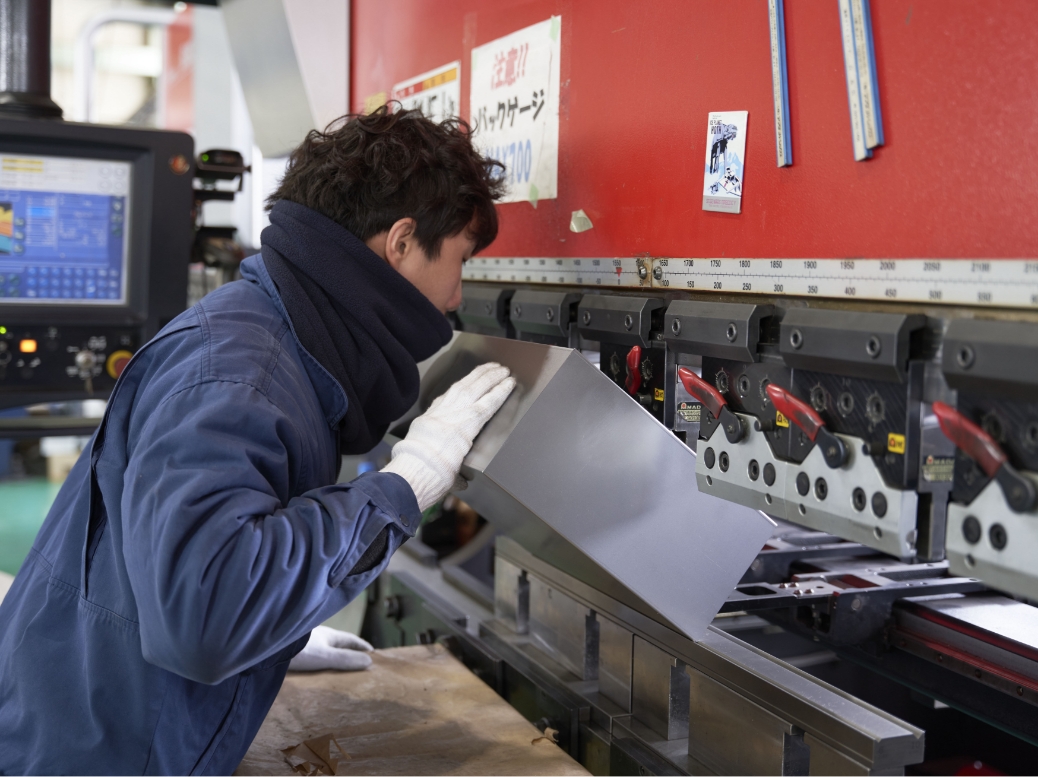

ベンダーの曲げ加工は必要とする角度まで、てこの原理で折り曲げていきます。曲げ線内側部分は板を押すパンチの先端形状に倣っていきます。R3 R5 R8 R10 R15 R20 R30 と一通り金型をそろえて対応しています。更 […]

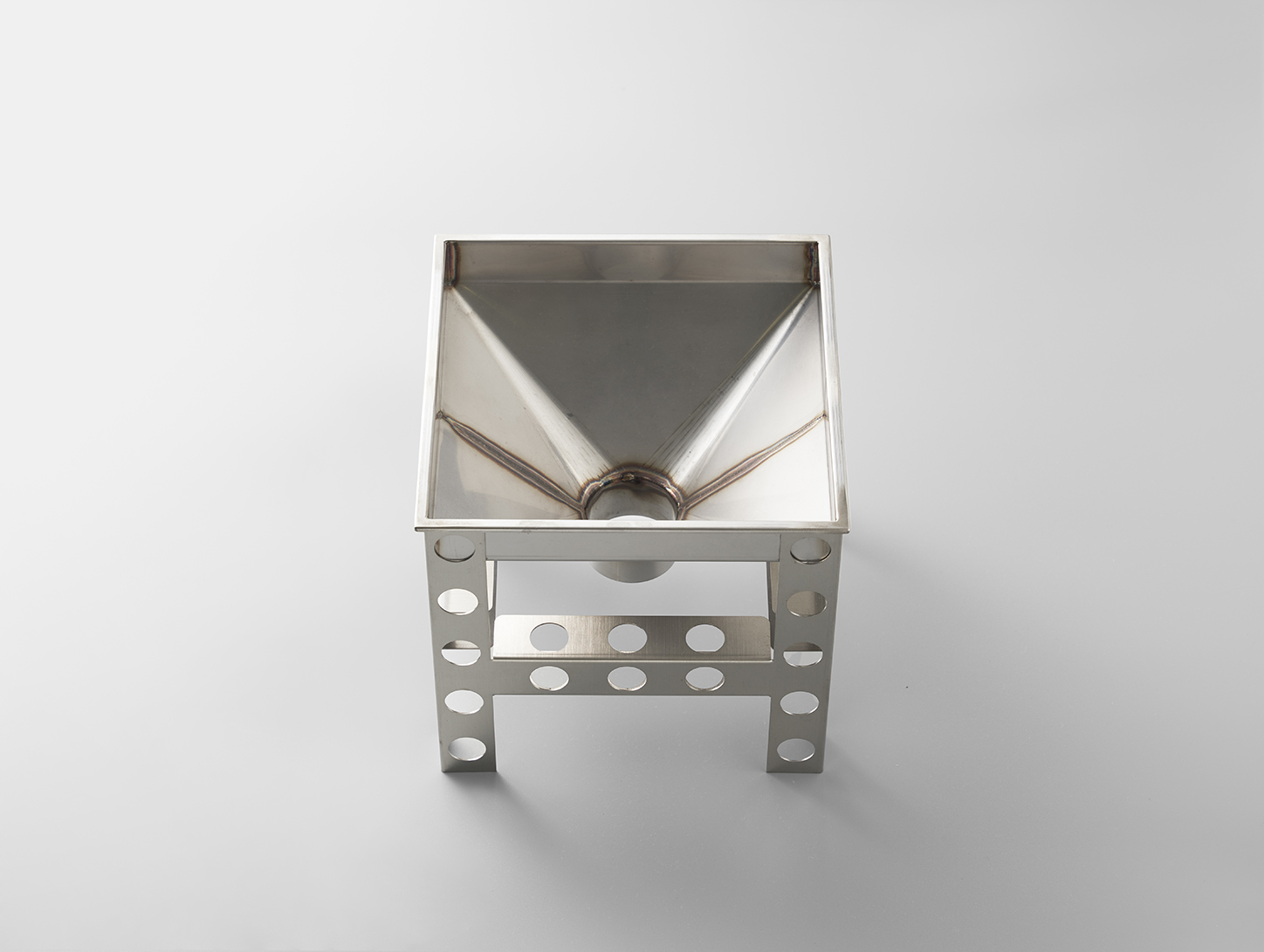

上部が丸形で、下部が角形のダクト。集積ダクトと呼ばれ、漏斗のような役割を果たします。材料や細かい部品などを集めて、シューターやコンベアなどに移されていきます。ベンダーを使って加工されます。円筒部は等間隔で曲げられ、角形部 […]

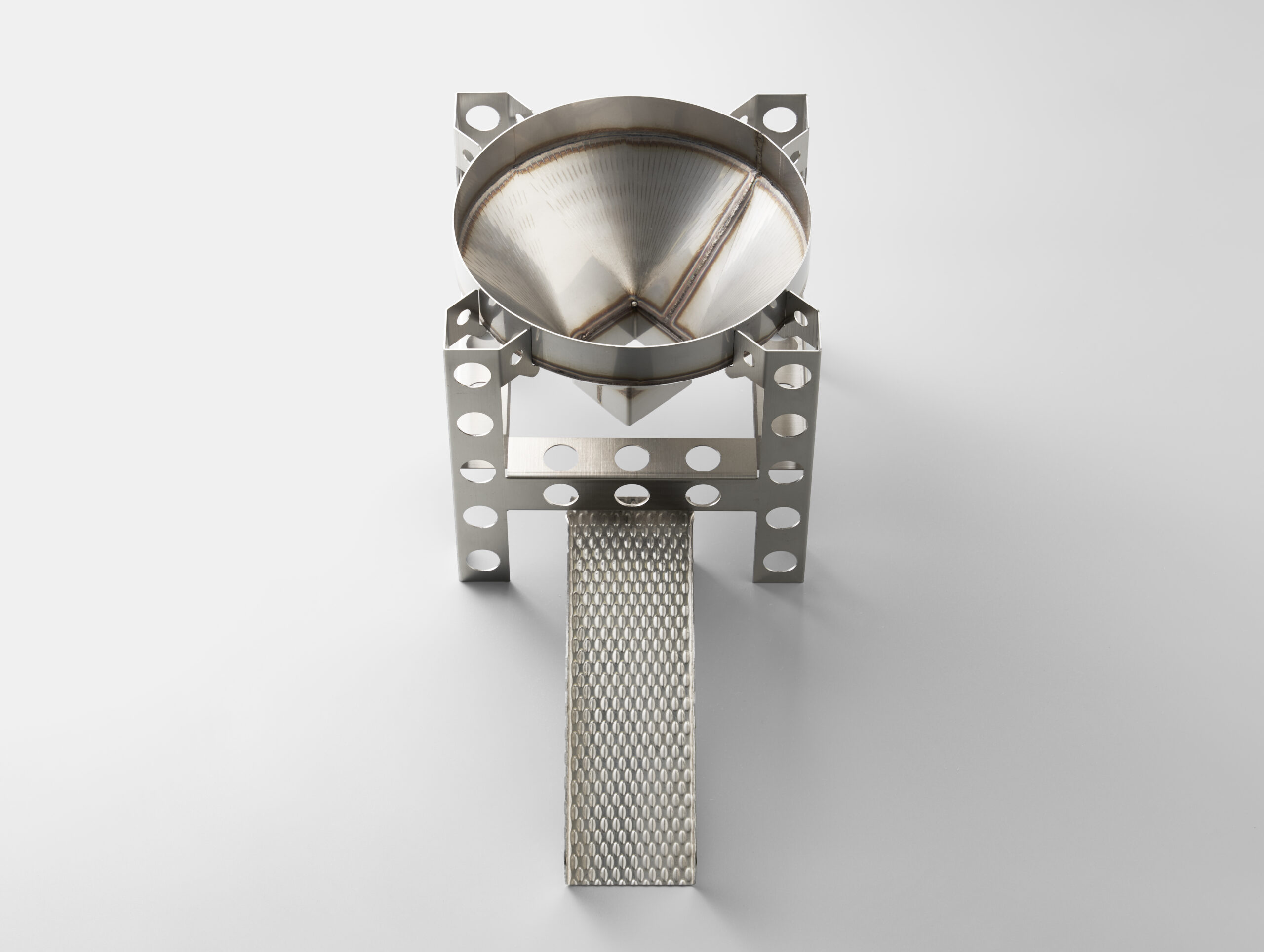

上部が角形で、下部が丸形のダクト。給気ダクト・排気ダクトなど、気体を扱う用途に使われることが多いようです。家庭用キッチンの換気扇も吸い口(レンジ台の上)は角形で、吐き出し口(換気扇)は丸形になっています。吐き出し口が丸く […]

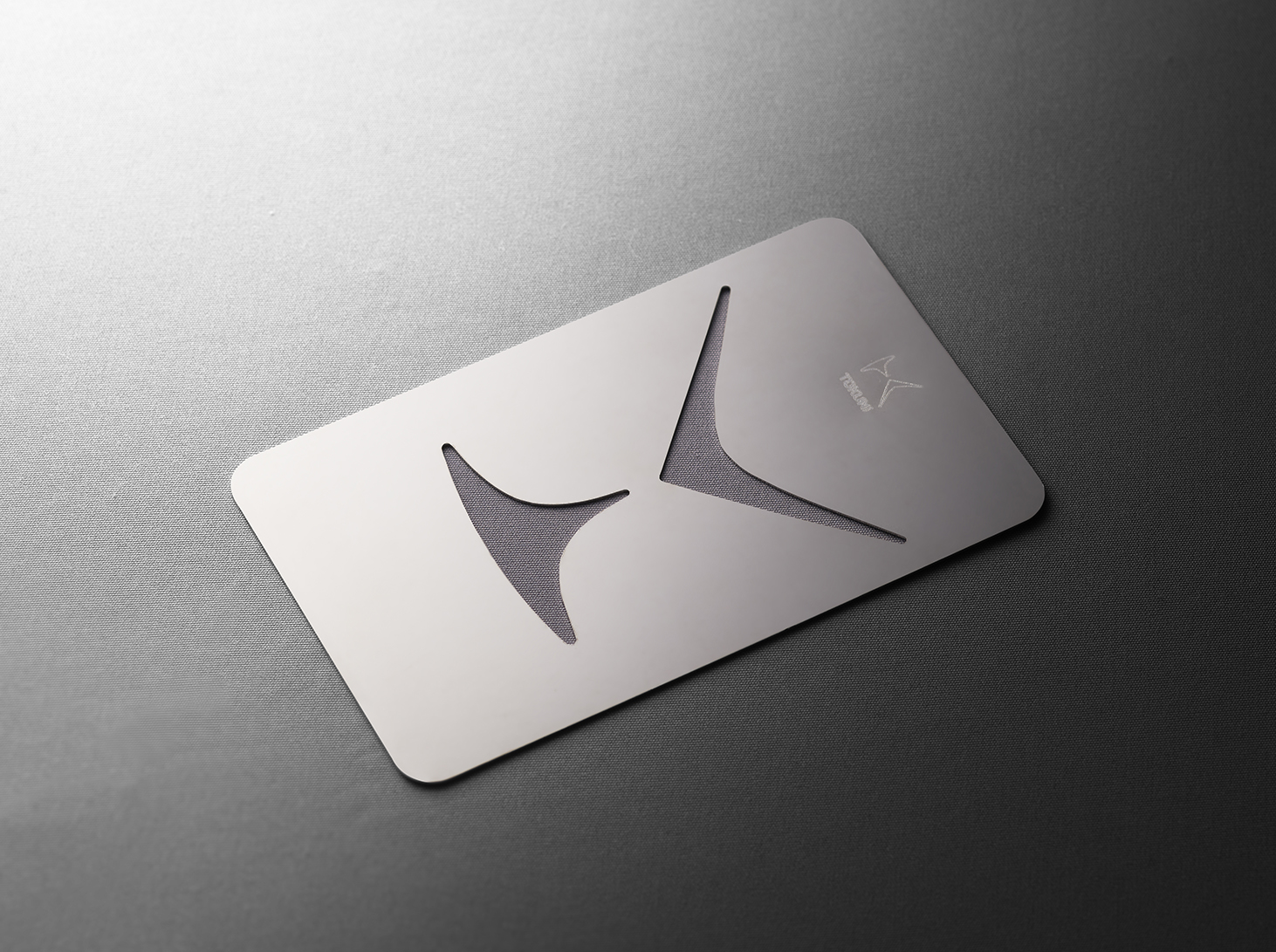

SUS304t0.5の板を名刺サイズにカットし、イラストレータで作成されたロゴマークをアウトライン化し、切断データに変換しました。マークの加工は、レーザービームで切り抜くという加工法と、レーザーマーキングで画像を焼き付け […]

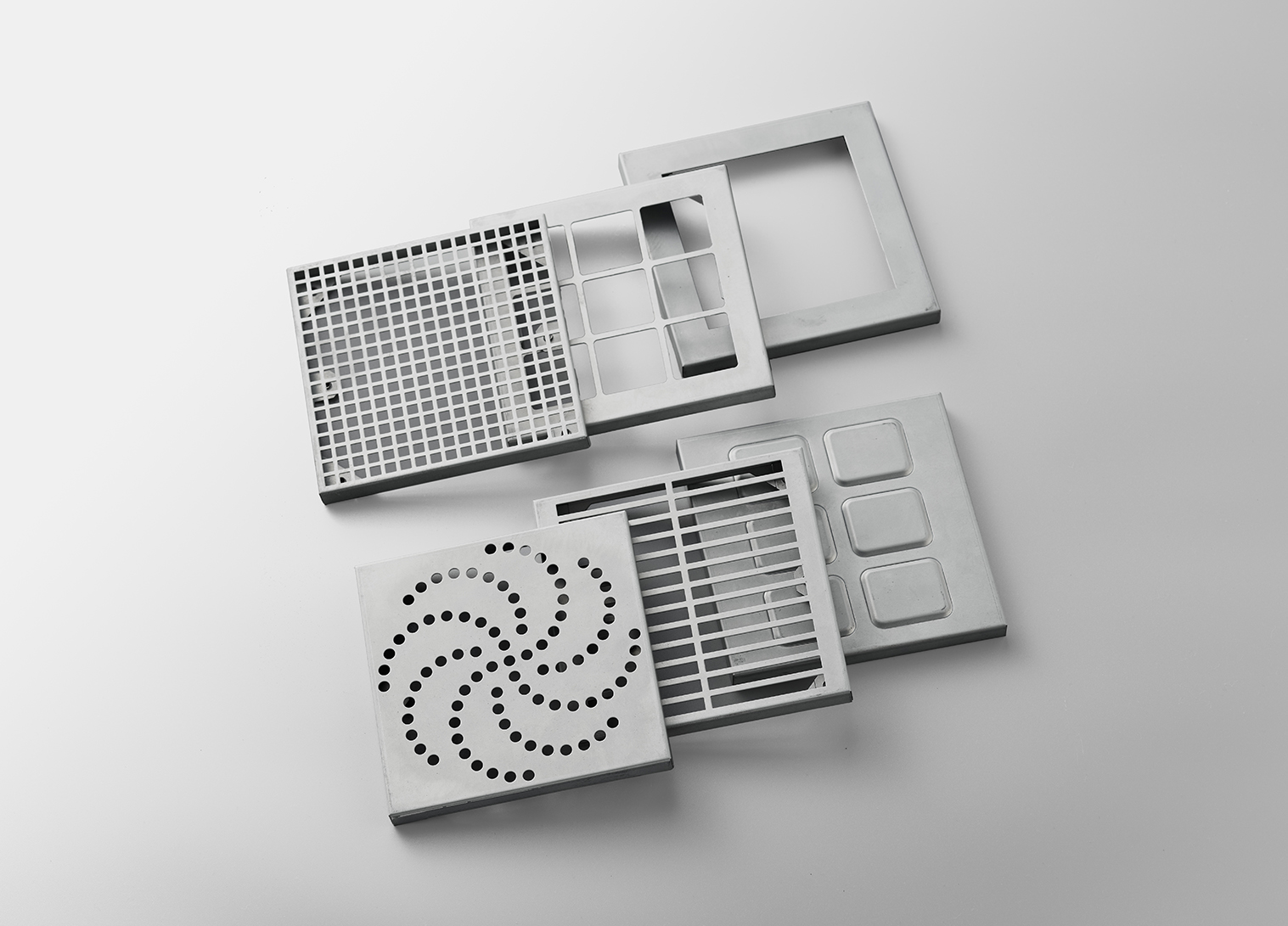

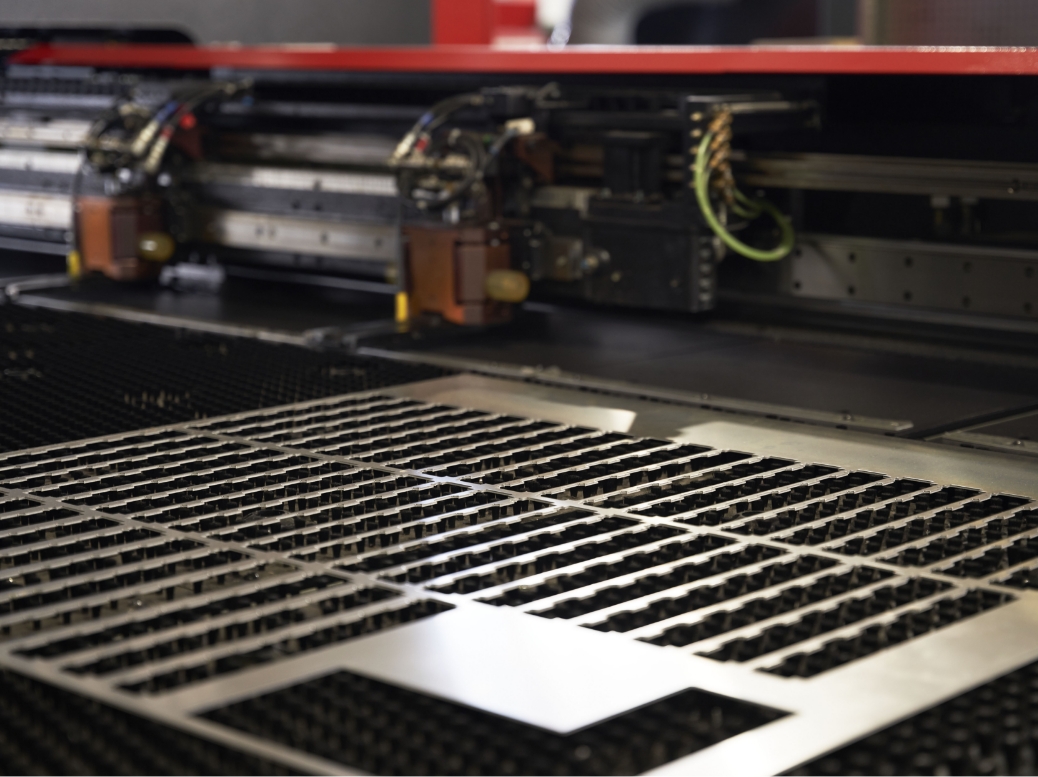

パンチング加工は主にファンカバーなどに用いられます。ゴミなどの異物が入らない様に、放熱口部分に干渉用の穴があけられます。穴の大きさやピッチによって、開口率は変わってきます。ザルなど水切り用に使われる場合もあります。混合物 […]

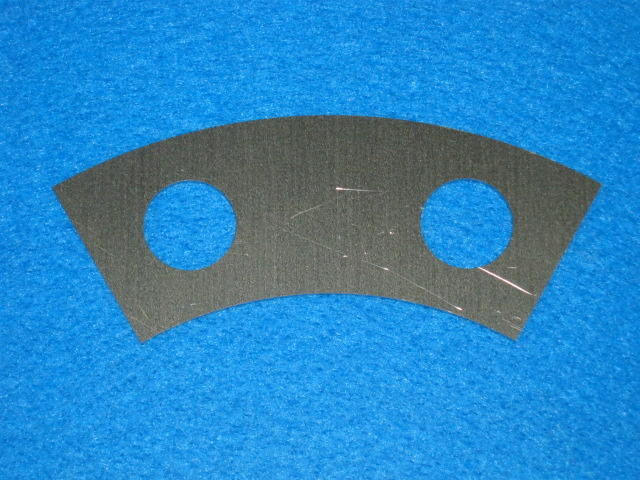

用途に応じたシム・スペーサーをスチール、ステンレスなどの材料で加工します。厚みは0.2mmから15mmまで。レーザー加工なので複雑な形状、小ロットにも対応します。スペーサーとは機械措置などの高さを調整するために使われる、 […]

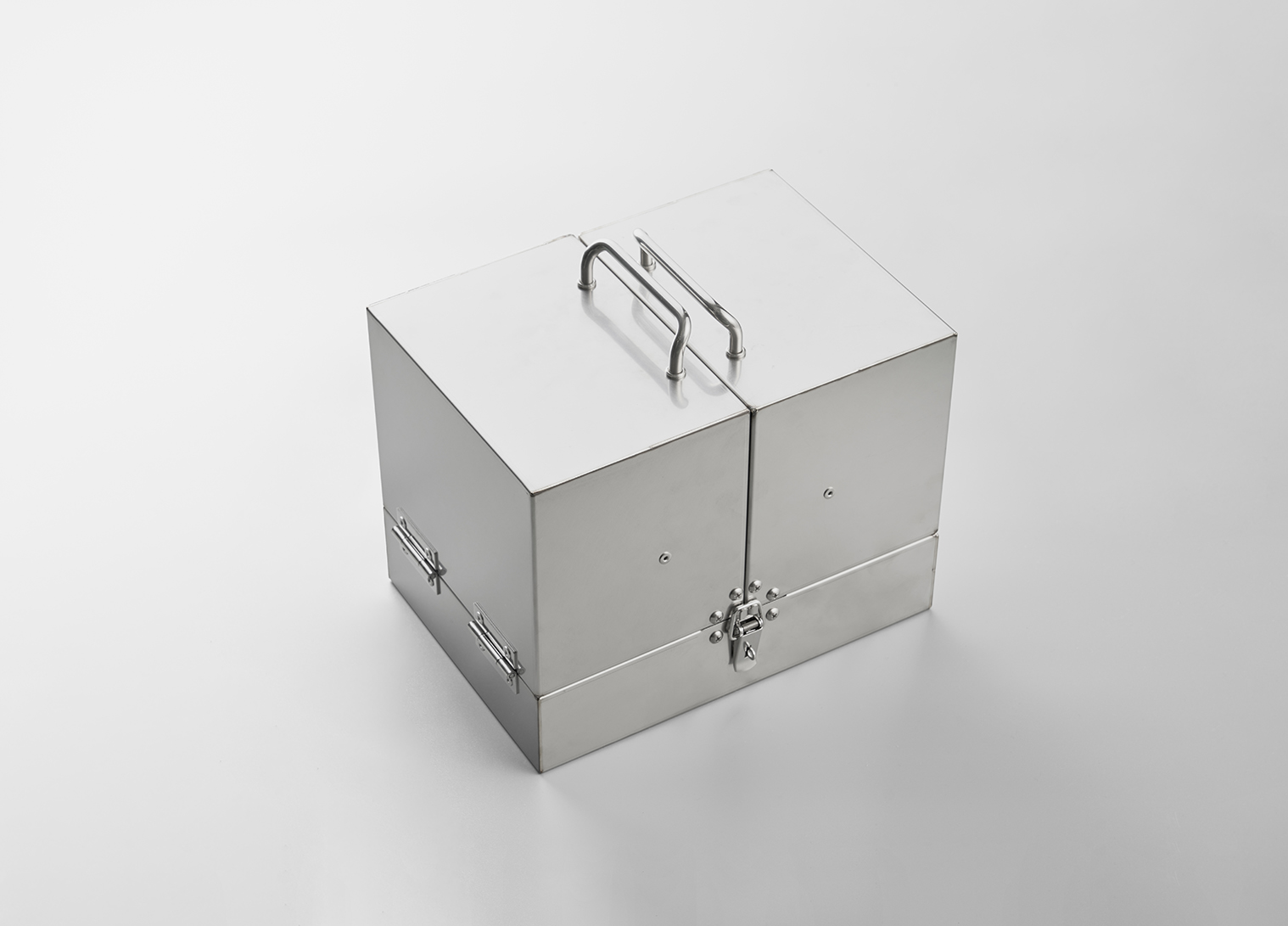

両開きの工具箱です。内箱を左右2か所ずつ組付け、蓋を開いた際に、内箱も開いて視認性を高めています。サンプル品であり、持ち運びを容易にするため、コンパクトな形状になっています。用途に応じて寸法を変更することも可能です。ステ […]

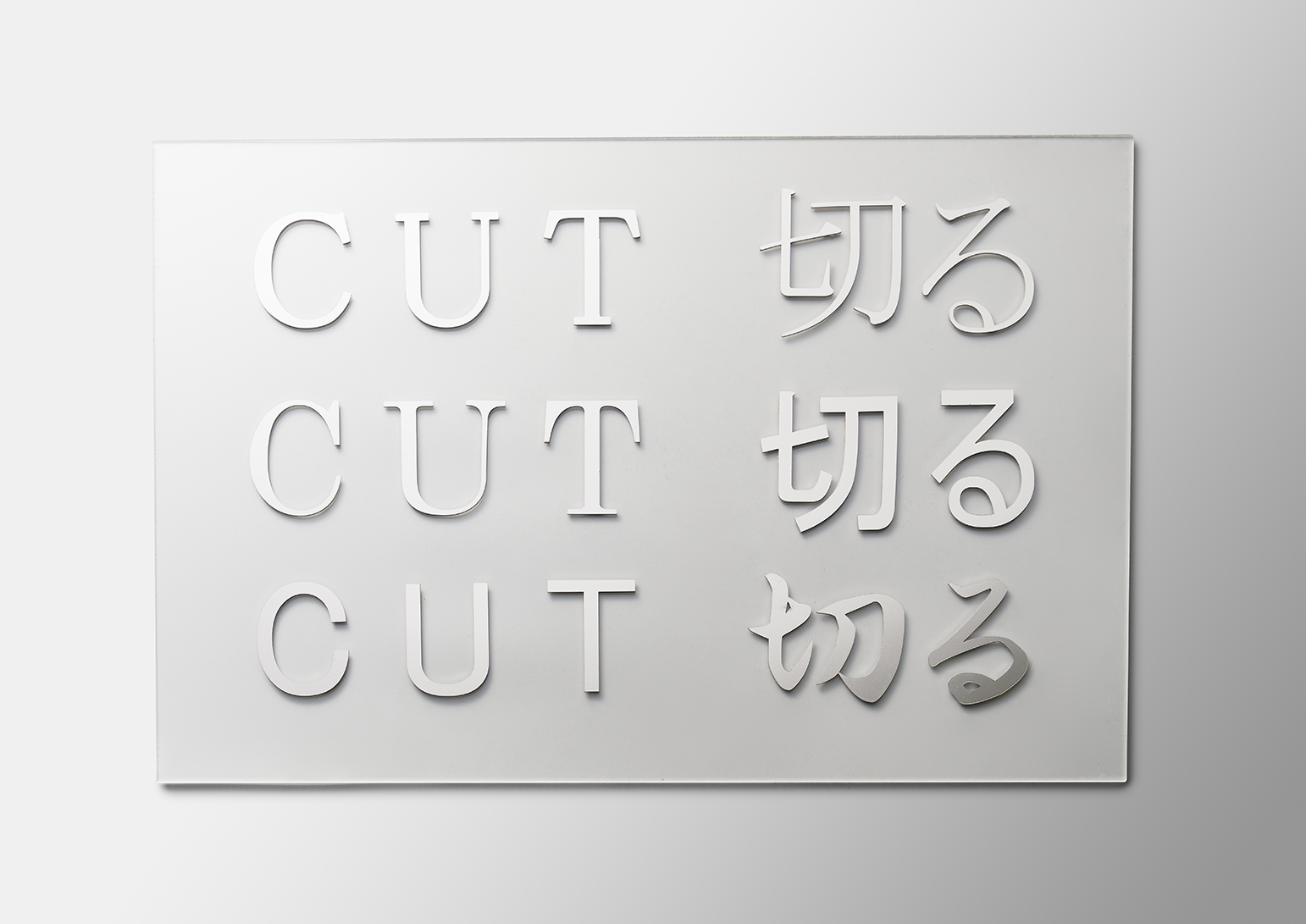

イラストレータなどで作られたイラスト文字やロゴマークなどを、切断データに変換し、金属の材料で形にします。立て看板やボード、ブランドのロゴマークなどに使われます。文字を切り抜くので、形状によっては、バラバラになってしまいま […]
